显微镜_TFT模组镜检解决方案

检测要求：
TFT镜检，对ITO线路、以及产品表面脏污、异物进行检测，通过显示器放大观察，员工在镜下进行操作清洁等；
技术分析：

解决方案：
将传统单筒显微镜解决方案改变照明方式，通过同轴照明的方式达到金相的同轴照明的效果，对ITO线路进行观察，单筒显微镜具有高工作距离的条件，满足操作人员在镜下进行操作；

检测ITO线路，常规需要使用金相显微镜的落射照明系统进行观察；但是由于需要同时对玻璃表面的脏污等进行清洁，需要操作人员在镜下进行操作；金相显微镜解决方案的操作有限；

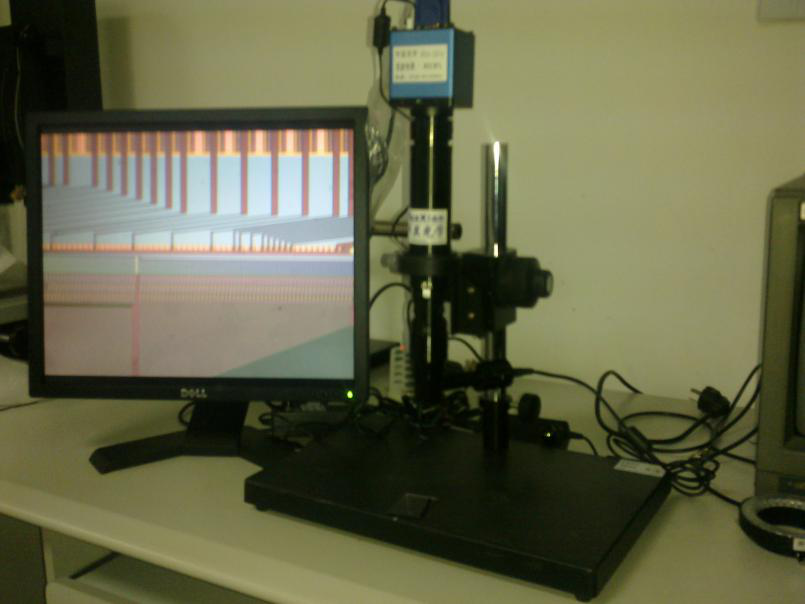

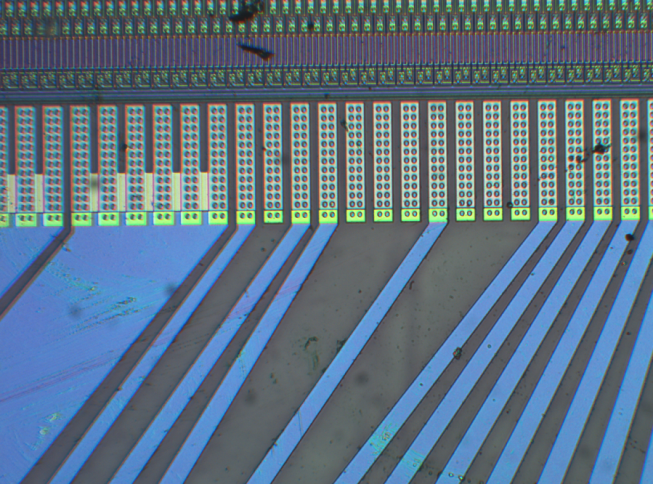

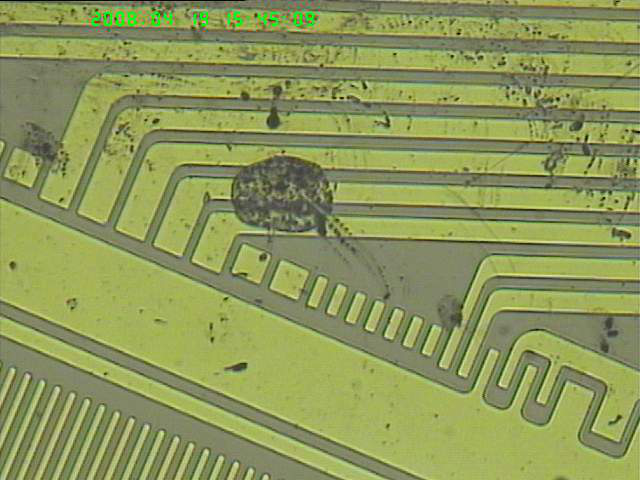

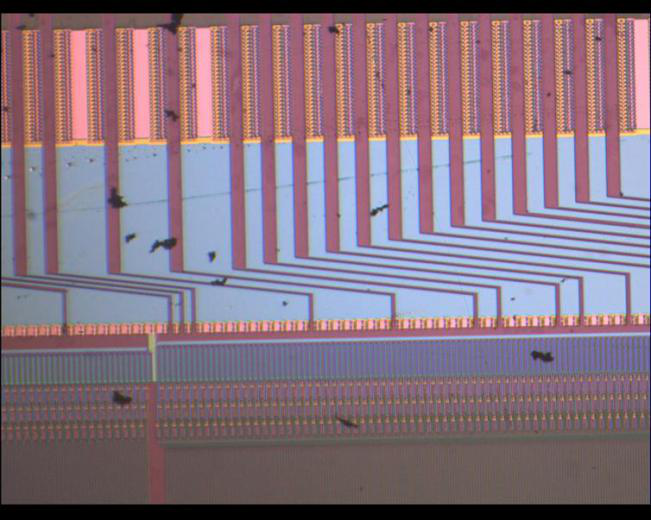

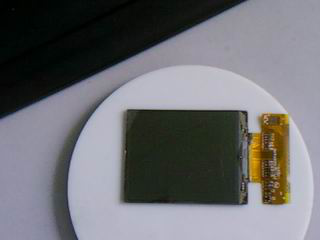

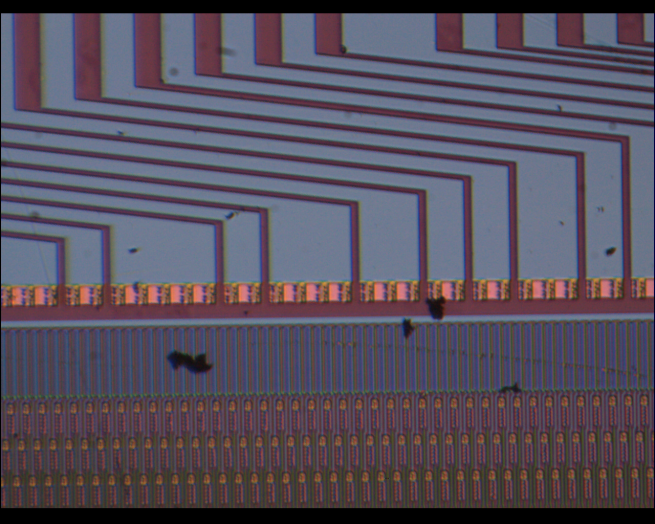

案例效果图示

产品技术规格
▲ 0.7X  -4.5 X连续变倍（变倍定位可选）
▲ 光学变倍比：1：6.6
▲ 标准工作距离10mm—60mm
▲ 3.5×物镜_显微镜解决方案
▲1×CCD目镜
▲ 主机配合尺寸￠39mm
▲ 主机长度200mm
▲ 工作距离60mm（1×物镜）
▲总放大倍数：40.8X-10200X（连续可调）
▲选配物镜（1X//5X/10X/20X/40X）
▲同轴照明系统
